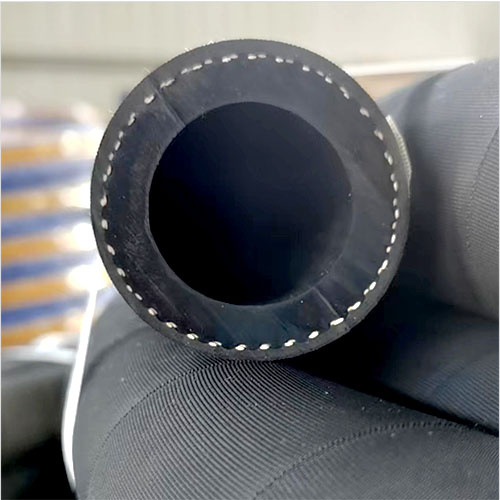

矿山液压支架软管 钢丝编织超高压 耐磨损抗冲击

 两层钢丝编织软管是一类以两层高强度钢丝编织层为增强骨架的柔性液压管路产品，工作压力覆盖20MPa至30MPa区间，属于中高压液压软管系列。该产品在液压系统中承担压力油输送功能，连接液压泵、控制阀、液压缸和液压马达等元件，广泛应用于工程机械、矿山设备、冶金设备、船舶液压系统及工业液压站等场景。

该类产品参照执行的主要技术标准包括GB/T 3683《橡胶软管及软管组合件 油基或水基流体适用的钢丝编织增强液压型规范》及ISO 1436、SAE J517 100R2等标准。上述标准对软管的内径规格、工作压力、爆破压力、脉冲寿命和试验方法作出了系统规定。两层钢丝编织结构在标准体系中对应2SN或100R2型，是液压软管中应用较为广泛的压力等级之一。

二、结构设计与材料构成

两层钢丝编织软管采用多层复合结构，各功能层协同满足耐压、耐油和耐磨的综合需求。

内层（内胶层） ：直接接触液压油，材料选择以丁腈橡胶（NBR）为主。NBR分子结构中的极性腈基赋予其对矿物基液压油、合成酯类液压油及水-乙二醇液压液的优异耐受性。内层胶料需具备低渗透性和良好的耐压缩变形性能，以确保在压力循环条件下保持密封完整性。内层厚度通常在1.5mm至3.0mm之间，具体取决于软管内径和压力等级。

增强层：采用两层高强度钢丝编织结构。钢丝材质为高碳钢，抗拉强度不低于1800MPa，表面镀铜或镀锌以提升与橡胶的粘合强度。编织角度控制在54°44‘附近，使软管在承受内压时兼具径向承压能力和轴向柔韧性。两层编织层之间设有中胶层，确保层间粘合牢固。每层编织的钢丝根数和编织密度根据压力等级和内径规格精确计算，以保证软管在额定工作压力下具有足够的爆破安全裕度。

外层（外胶层） ：以氯丁橡胶（CR）或丁腈橡胶与聚氯乙烯共混体系为主体材料。外层需具备耐油、耐磨、耐天候老化和抗臭氧性能，以抵御工程机械和工业现场环境中的油污、紫外线、臭氧和机械摩擦。部分产品外层添加阻燃剂以满足矿用和船舶等场景的阻燃要求。

端部接头：通过扣压工艺将金属接头与管体连接。接头材质为碳钢或不锈钢，表面镀锌或钝化处理。接头型式包括公制螺纹、英制螺纹、NPT螺纹、法兰及快插式接头等，适配不同液压系统的接口规格。

三、核心性能参数

工作压力：两层钢丝编织结构的工作压力覆盖20MPa至30MPa区间，具体数值与内径规格相关。通常小内径规格可达到较高压力等级，大内径规格的压力等级相对降低。

爆破压力：不低于工作压力的4倍。以工作压力25MPa为例，爆破压力不低于100MPa，提供充足的安全裕度。

脉冲寿命：液压软管在压力循环条件下的疲劳寿命是关键性能指标。标准要求软管在额定工作压力的133%条件下承受不少于20万次压力脉冲循环而不发生失效。

温度范围：标准产品工作温度覆盖-40℃至+100℃，部分产品可扩展至+120℃。低温性能对寒区作业的工程机械具有实际意义。

内径规格：常见内径涵盖6mm至51mm，包括1/4英寸、5/16英寸、3/8英寸、1/2英寸、5/8英寸、3/4英寸、1英寸、1-1/4英寸、1-1/2英寸、2英寸等规格。

最小弯曲半径：与内径和编织层结构相关，两层钢丝编织软管的最小弯曲半径通常在管径的5至8倍之间。

耐油性能：NBR内层在标准测试油中浸泡后的体积变化率是评价耐油性能的核心指标，优质产品的体积变化率控制在较低水平。

四、液压系统适配要点

压力冲击与脉冲：液压系统中换向阀的快速切换、液压缸的行程终止和负载突变均会产生压力冲击和脉冲。软管的脉冲寿命决定了其在频繁压力波动工况下的使用寿命。选型时应确认产品的脉冲测试数据满足系统工况要求。

液压油类型：矿物基液压油是NBR内层的标准适用介质。对于磷酸酯液压油，需选用EPDM内层方案；对于水-乙二醇液压液，NBR内层需确认配方适用性。不同液压油类型对胶料的溶胀和老化影响存在差异。

安装与弯曲：软管安装时应避免过度弯曲和扭曲，弯曲半径不得低于规定的最小值。管路支撑间距应根据管径和介质温度合理设置，防止管体因自重和压力脉动产生下垂或应力集中。

接头连接：扣压接头的连接强度需满足在设计压力下不发生脱落或泄漏的要求。安装时应按照规定的扭矩紧固接头，避免过紧或过松。

泄漏检查：软管总成安装完成后，应进行压力试验，检查接头和管体有无泄漏。
